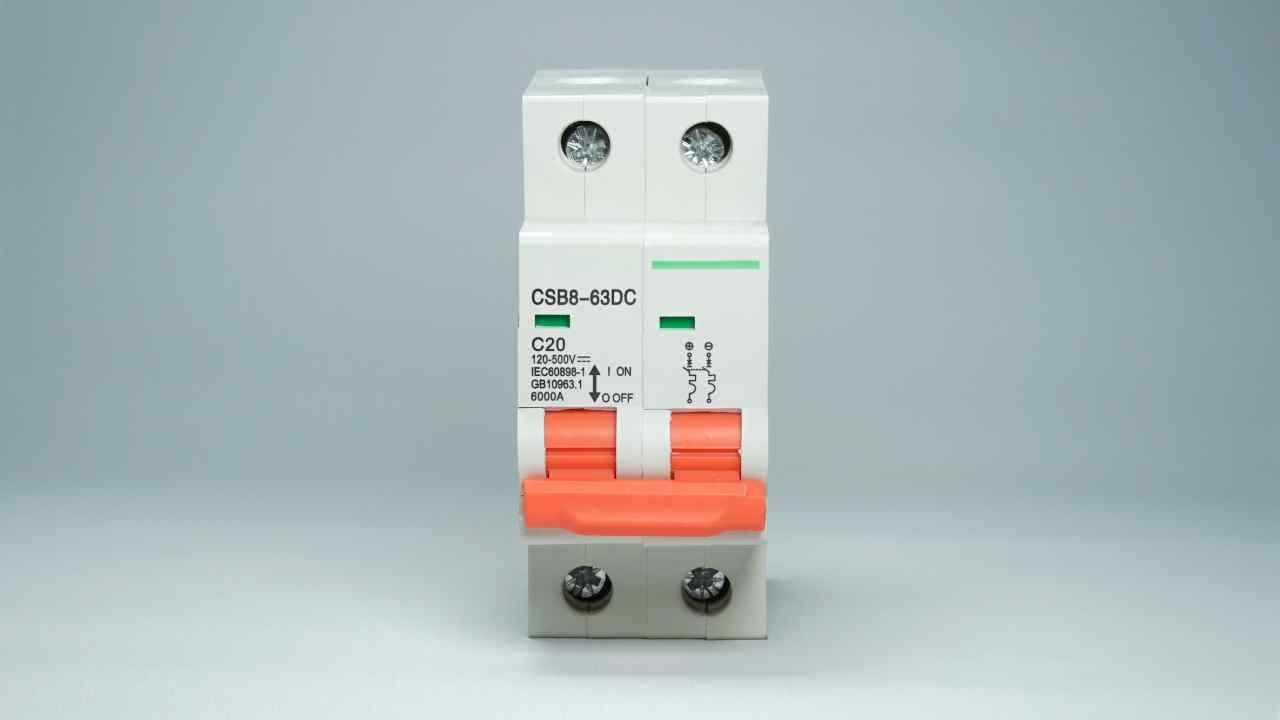

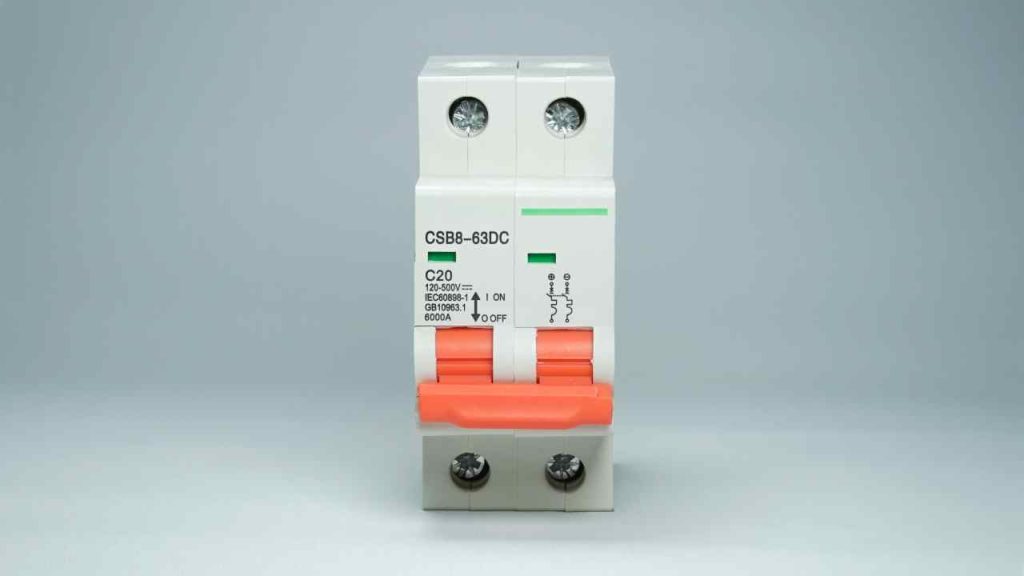

Ukuran MCB Listrik Sesuai Peruntukannya di Rumah, Jangan sampai Tertukar!

3 menit

Tahukah kamu, ukuran MCB (miniature circuit breaker) rupanya bermacam-macam yang dapat dipilih sesuai dengan kebutuhan di rumah. Dari ukuran terkecil hingga ukuran terbesar, inilah panduan ukurannya!

Bagi yang belum tahu, MCB adalah alat untuk memutuskan aliran listrik secara otomatis ketika terjadi arus listrik yang berlebihan.

MCB memiliki ukuran beragam yang mengacu pada kapasitas arus maksimum yang dapat ditangani oleh MCB sebelum memutus aliran listrik tersebut.

Nah, ukuran ini sangat penting karena harus disesuaikan dengan beban listrik yang akan dilindungi, Property People.

Jika ukuran MCB terlalu kecil, MCB akan sering trip atau putus meskipun beban masih dalam batas normal.

Sebaliknya, jika terlalu besar, MCB tidak akan berfungsi dengan baik saat terjadi kelebihan arus yang sebenarnya berbahaya.

Untuk selengkapnya, baca dengan saksama penjelasannya, yuk!

Fungsi MCB

Menurut buku Transmisi dan Distribusi yang disusun oleh Hendro Widiarto Asep Samanhudi, fungsi MCB adalah membatasi arus sekaligus sebagai pengaman dalam suatu instalasi listrik.

Intinya, MCB berfungsi sebagai pengaman hubung singkat (korsleting) dan juga berfungsi sebagai pengaman beban lebih.

MCB akan secara otomatis memutuskan arus apabila arus yang melewatinya melebihi dari arus nominal yang telah ditentukan pada MCB tersebut.

Lalu, apa saja ukuran MCB?

Dalam buku Dasar-Dasar Instalasi oleh Agus Adiarta, ukuran yang terdapat pada MCB adalah 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A dan lain sebagainya.

Nah, nominal MCB tersebut ditentukan dari besarnya arus yang bisa dihantarkan dengan satuan ampere (A).

Mengetahui ukuran MCB sesuai kebutuhan sangat penting untuk mencegah terjadinya korsleting atau kebakaran di rumah, lo.

Simak ukuran selengkapnya di bawah ini!

Ukuran MCB

1. 1A, 2A, 4A, 6A, 10A

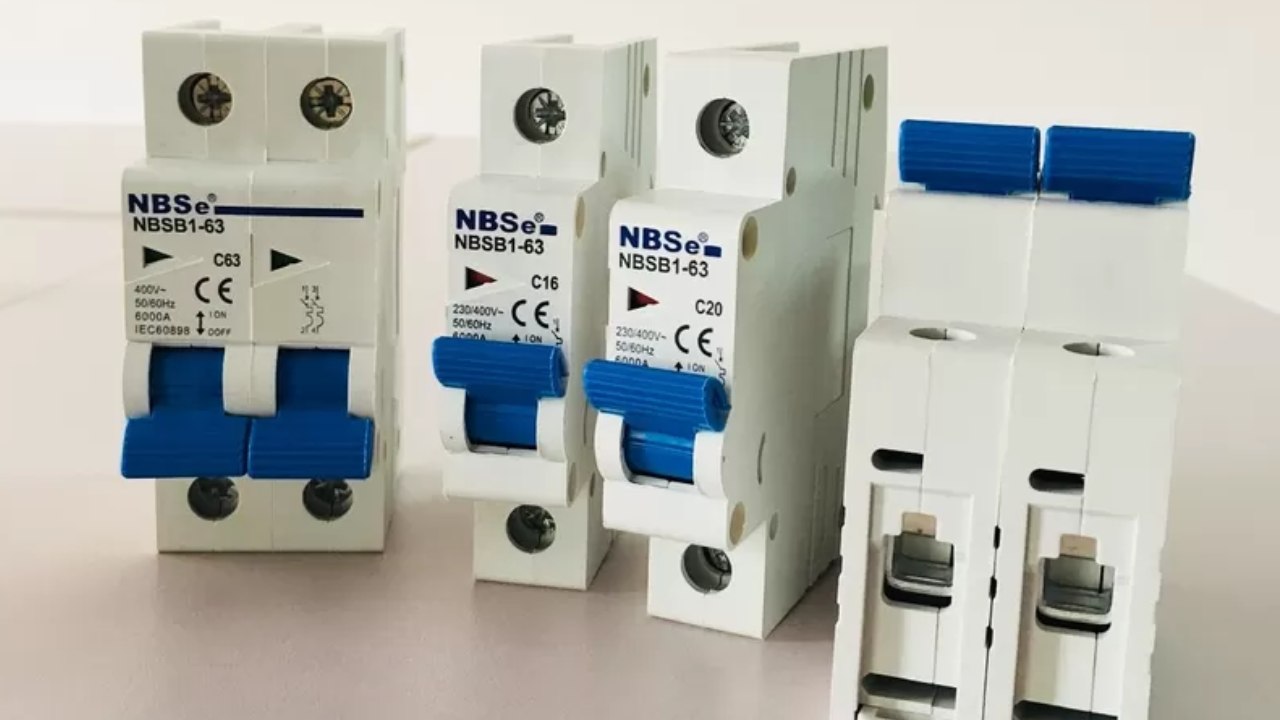

ukuran mcb

Sumber: microcircuitbreaker.com

Ukuran MCB 1A, 2A, 4A, 6A, dan 10A umumnya digunakan untuk melindungi sirkuit listrik dengan beban relatif kecil.

Nah, ukuran ini menunjukkan batas arus maksimum yang bisa dilewati oleh MCB sebelum memutus aliran listrik secara otomatis.

MCB 1A dan 2A biasanya digunakan untuk melindungi sirkuit yang sangat sensitif, seperti sirkuit kontrol, peralatan elektronik kecil, atau sirkuit alarm.

Adapun, MCB 4A sering digunakan untuk melindungi sirkuit penerangan yang menggunakan lampu LED atau lampu hemat energi.

Sementara itu, ukuran MCB 6A cocok untuk melindungi stop kontak biasa di rumah tangga, sirkuit penerangan yang menggunakan lampu pijar, peralatan elektronik kecil, seperti radio, charger, atau kipas angin kecil.

Khusus MCB 10A, MCB ini digunakan untuk melindungi sirkuit yang membutuhkan daya sedikit lebih besar, seperti stop kontak untuk laptop, printer, atau peralatan elektronik lainnya.

Baca Juga: Penyebab MCB Listrik Sering Turun dan Cara Mengatasinya. Yuk, Pahami Demi Keselamatan!



2. 16A, 20A

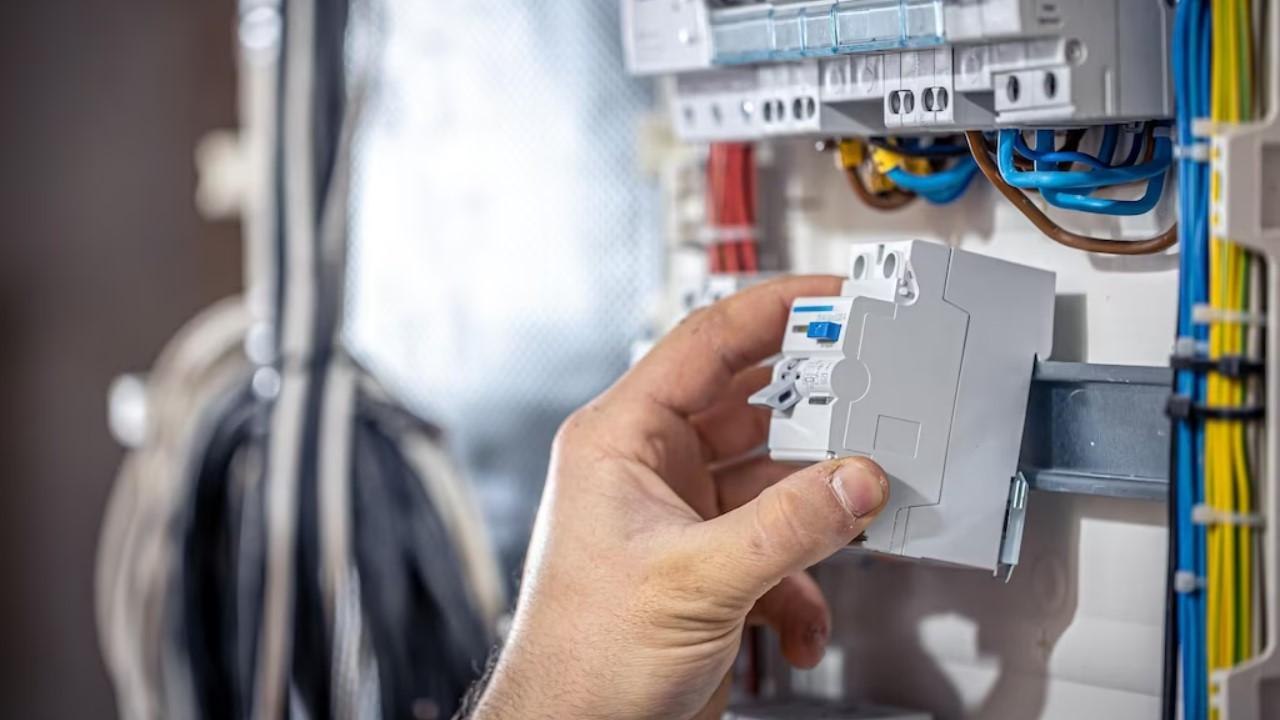

ukuran mcb

Sumber: wilsoncables.com

Ukuran MCB listrik 16A dan 20A digunakan untuk melindungi sirkuit yang lebih besar.

Biasanya, ukuran tersebut dipakai untuk stop kontak bagi peralatan elektronik, AC, atau peralatan rumah tangga lainnya.

Adapun MCB 16A dapat digunakan untuk rangkaian lampu terutama di area yang membutuhkan banyak titik penerangan, seperti ruang tamu atau ruang keluarga.

Selain itu, cocok pula untuk stop kontak yang digunakan bagi peralatan elektronik dengan daya sedang, seperti televisi, komputer, kulkas kecil, microwave, kipas angin, blender, hingga setrika.

Khusus ukuran MCB 20A, dapat digunakan untuk beban yang lebih berat, baik untuk lampu atau peralatan listrik dengan daya yang sedikit lebih besar, seperti AC mini, water heater, atau kompor listrik.

3. 25A, 32A, 40A

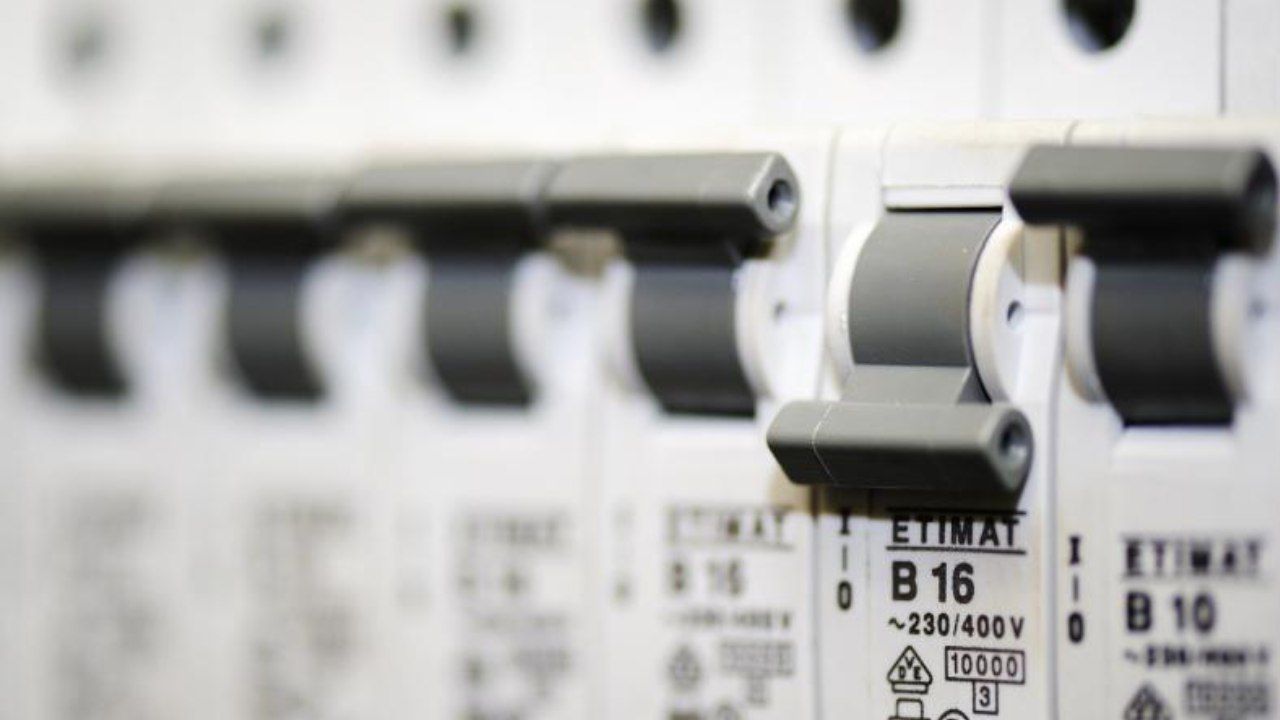

Sumber: quickhelp.lk

Ukuran ampere MCB lainnya adalah 25A, 32A, hingga 40A.

Ukuran MCB 25A, 32A, dan 40A digunakan untuk melindungi sirkuit listrik yang membutuhkan arus yang lebih besar dibandingkan dengan MCB berukuran lebih kecil, seperti 6A, 10A, atau 16A.

Nah, ukuran ini sering kali ditemukan pada instalasi listrik rumah tangga dengan beban yang cukup tinggi atau pada instalasi listrik komersial dan industri.

Kegunaan MCB 25A, 32A, dan 40A antara lain untuk peralatan elektronik berdaya tinggi, seperti AC, water heater, kompor listrik, oven listrik, hingga mesin cuci.

Itulah ukuran miniature circuit breaker yang biasanya digunakan di rumah.

Selain ukuran di atas, sebenarnya ada ukuran lain di atas 40A, seperti 63A, 80A, hingga 100A.

Namun, ukuran tersebut dipakai khusus untuk gedung bertingkat, pabrik, atau pusat perbelanjaan yang membutuhkan daya listrik sangat besar.

***

Semoga pembahasannya bermanfaat, Property People.
